產品結構與特點

具有體積小，結構簡單；操作方便，使用壽命長，2P、3P、4P均可提供；開關切換驅動采用單電驅動、平穩、無曝音、衝擊力小；具有機械連鎖和電氣聯鎖，切換可靠，手動、自動切換均可；常用、備用斷路器額定電流可以不同；A.T.S內裝有接線端子供用戶接線可以反映斷路器（開或閉）狀態；A.T.S麵板上有各種指示。

使用操作

無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動一—自動按鈕置於手動位置。當推動手柄順時針旋轉至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QR合閘，常用電源執行斷路器QN分鬧。

將手動一一自動按鈕置於自動位置，如果常用電源供電正常，轉換開關將轉到常用電源供電，麵板中常用合閘指示燈亮；如果常用電源供電不正常，則轉換開關將轉到備用電源供電，麵板中備用合鬧指示燈亮。

轉換開關設有兩隻1A的熔斷器和一隻接線端子，熔新器作為自動控製器短路保護用。接線端子則為指示信號燈接至控製箱麵板。提供有源電源，其電壓為交流220V，電流為150mA，其中具體操作可參考線路圖進行連接。

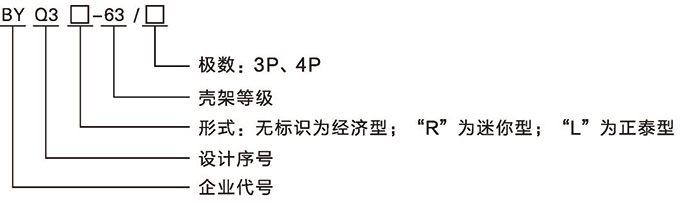

產品型號含義

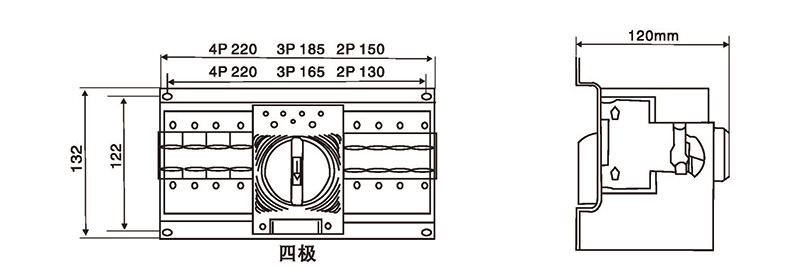

外形及安裝尺寸

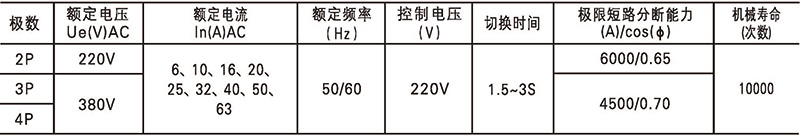

技術特性

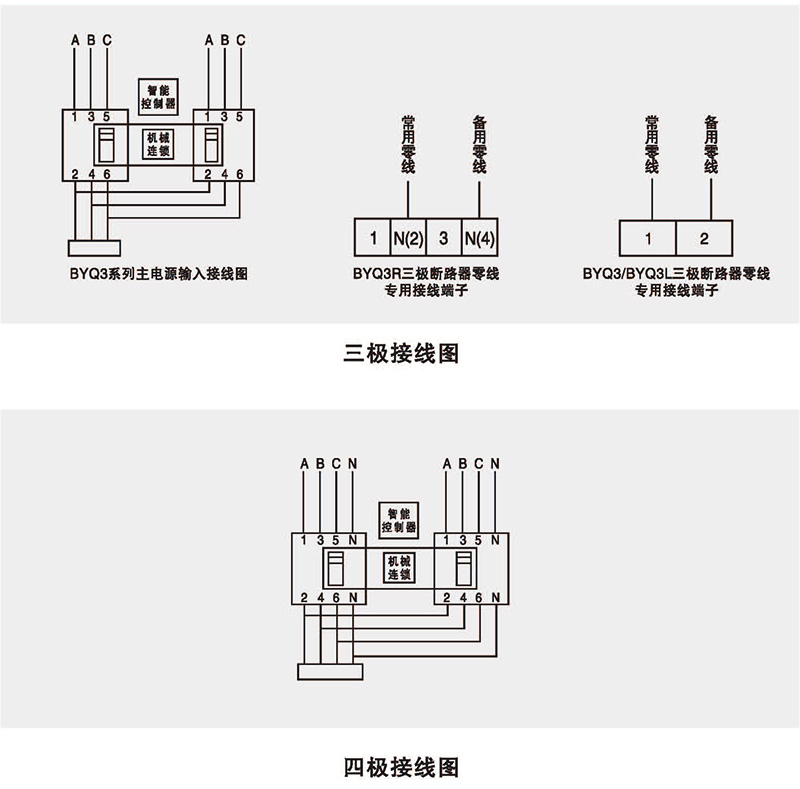

主回路接線圖

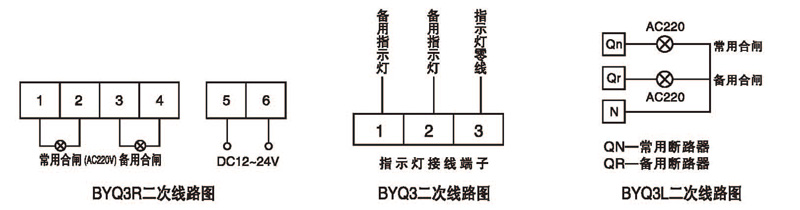

外接電源合閘指示及消防電源接線圖

注：根據圖示選用合適載麵的導線將兩個微型斷路器的進出線端接好，且進線端的相序必須一致。三極微型斷路器加接各自的零線到裝置的中性線N端子上，否則ATS不能正常工作。
