適用範圍

BYCPS係列控製與保護開關電器主要用於交流50Hz（60Hz）、額定電壓至690V、主體額定電流自12A至125A、數字化控製器可調工作電流自0.1A至125A、控製電機功率自0.05kw至55kw的電力係統中接通、承載和分斷正常條件（包括規定的過載條件）下的電流，且能夠接通、承載並分斷規定的非正常條件（如短路）下的電流。

BYCPS係列控製與保護開關電器采用模塊化的單一產品結構型式，集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、智能漏電綜合保護器、起動器、隔離器、電機綜合保護器等低壓電器產品的主要功能，具有遠距離自動控製和就地直接人力控製功能，具有麵板指示及機電信號報警功能，具有過壓欠壓保護功能，具有斷相缺相保護功能，具有協調配合的時間一電流保護特性（具有過載長延時、過載短延時、短路瞬時三段保護特性）。根據需要選配功能模塊或附件，具有保護(包括短路保護、過載保護、過流保護、斷缺相保護、過欠壓保護、三相不平衡保護、剩餘電流保護等）和控製功能（包括手動控製、就地控製、遠程控製、消防自動控製等）。可實現對各類電動機負載（包括不頻繁起動、頻繁起動）、配電負載的控製與保護，為不同需求的客戶提供完整的數字化智能解決方案。

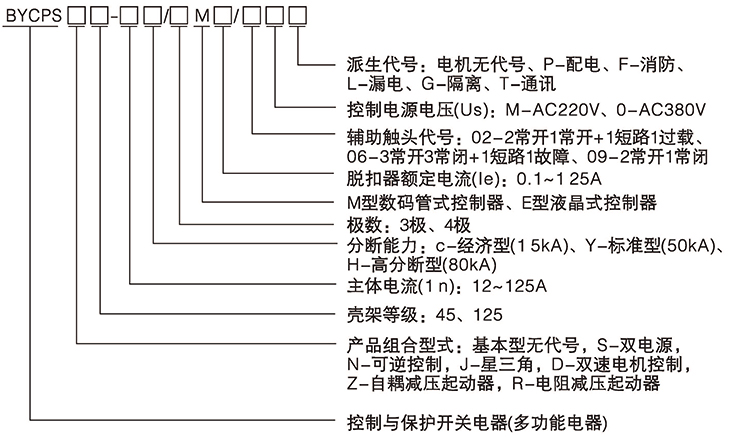

產品型號及其含義

主要技術參數說明

殼架等級：45、125

主電路極數分為：三極、四極。

BYCPS係列控製與保護開關電器的基本配置：主體+智能控製器+輔助觸頭組。

主體由主電路基本模塊即：觸頭係統模塊、短路脫扣器、電磁係統模塊以及操作機構係統模塊構成。

短路分斷能力等級：C-經濟型為15kA，Y-標準型為50kA，H-高分斷型為80kA。

輔助觸頭組由短路報警觸頭、過載報警觸頭以及一組2常開1常閉輔助觸頭構成，02為2常開1常閉+1短路1過載；06為4常開2常閉+1短路1過載：09為2常開1常閉。

預期短路電流下的分斷時間2~3ms，限流係數0.2以下。

智能控製器額定電流le：0.4、1、2.5、4、6.3、12、16、18、25、32、45、63、80、100、125A。

主體額定電流In：12、16、18、32、45、63、100、125A

極數：用二位數字表示（前以為數字表示產品極數、後一位數字表示保護極數），如33表示3極帶3極保護、30表示3極不帶保護、43表示4極帶3極保護。

控製電源電壓：M-220V、Q-380V。

分類

按保護對象分為：電動機保護、配電保護；

按操作頻率分為：頻繁操作，不頻繁操作；

按接線方式分為：板前、板後、插入式；

按工作原理圖為：數碼管式控製器、液晶式控製器。

應用領域

BYCPS係列控製與保護開關產品具有控製與保護功能集成化、模塊化、小型化結構，對環境汙染的防護等級高，分斷短路電流能力高，飛弧距離短，電壽命長，保護功能齊全，連續運行性能和可靠性高，安裝使用及維修操作方便等一係列優點，在工業設施、基礎設施、消防係統以及商業和民用設施中得到廣泛的應用。冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控製係統；電動機控製中心（MMC）及配電中心；現代化建築中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控製與保護係統；遠程控製照明係統；電力站及變站；港口和鐵路係統（如航空港、鐵路公路客運中心等）；高速公路照明、通風係統。軍隊駐地控製保護係統（如邊防哨所、雷達機站等）；各種場合的消防泵、風機等；醫院；商業大樓（如大型購物中心、超級市場等）；電信通訊機房；信息處理中心（如市政、銀行、證券交易中心等）；工廠或車間的單機控製與保護係統。

特性參數

主電路的參數：

主電路主要由主體和智能脫扣器構成，這兩部分是構成可以應用的BYCPS

產品的最少配置：

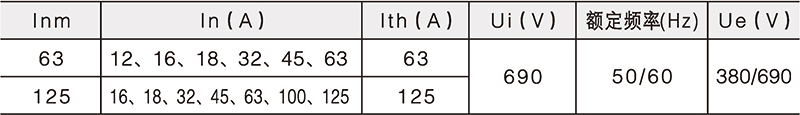

主體額定電流In、約定發熱電流lth、額定絕緣電壓Ui、額定頻率、額定工作電壓Ue以及可選的智能控製器的額定工作電流Ie範圍或控製功率範圍見（表2、表3）

主電路的基本參數

主要技術參數說明

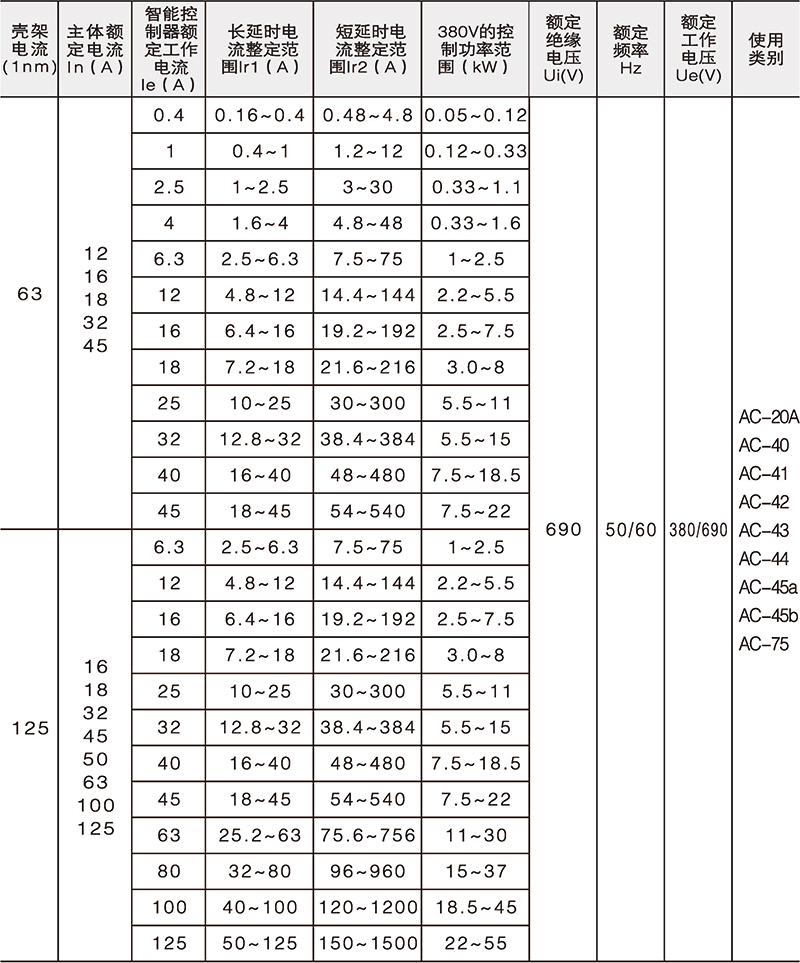

主電路的主要參數

注：

a.以上功率範圍是參考Y係列三相異步電動機的技術參數。

b.如有特殊要求時請與生產廠家聯係。

外形與安裝尺寸

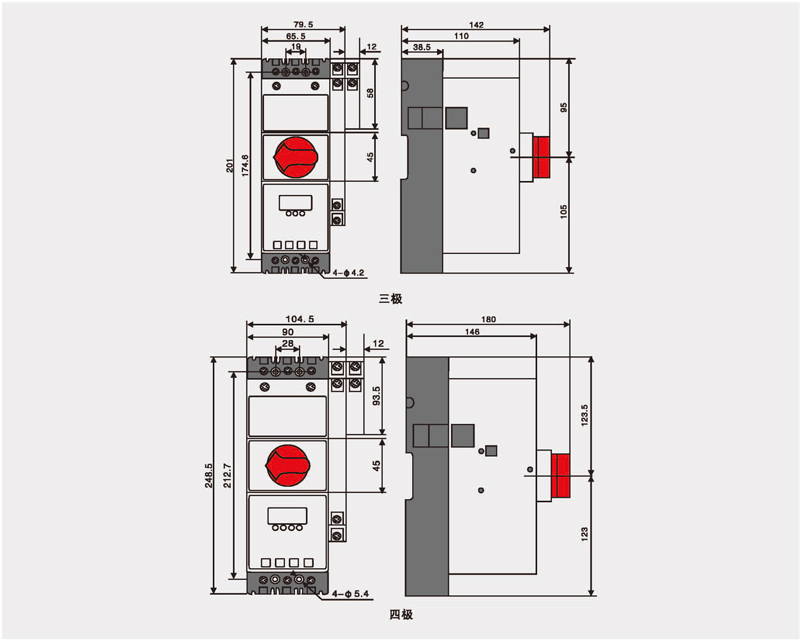

BYCPS-45係列控製與保護開關

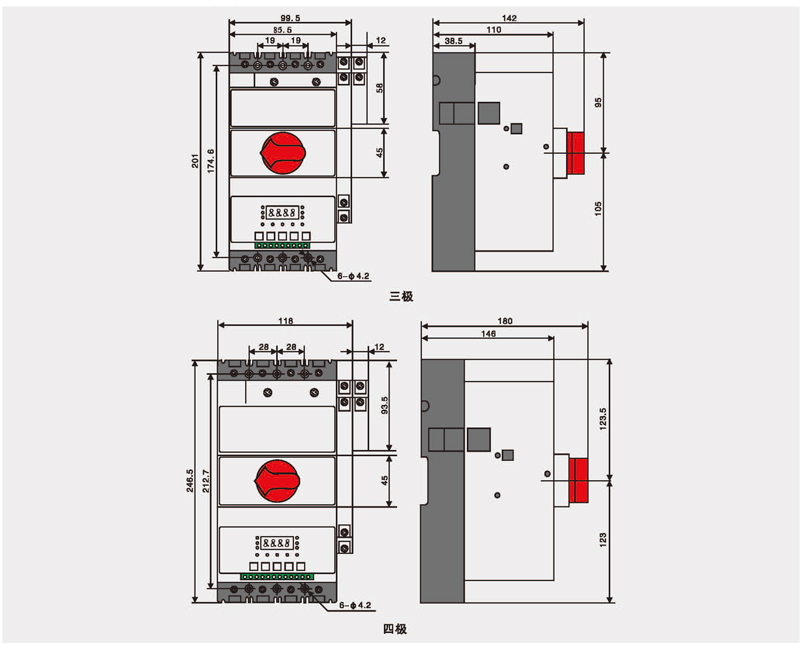

BYCPS-125係列控製與保護開關

工作條件與安裝條件

周圍空氣溫度不低於-50℃，不高於+40℃，日平均氣溫不超過+35℃，當周圍空氣溫度超出以上範圍，用戶可以與本公司協商。

注：在+40℃下，BYCPS產品允許不降容使用。

海拔：安裝地點海拔不超過2000M。

大氣條件：在**溫+40℃時，空氣相對濕度不超過50?在較低的溫度下可允許有較高濕度。月平均溫度為20℃時，該月的平均**相對濕度90?由於濕度變化偶爾產生的凝露應采取特殊的措施。

防護等級：IP20（具有防觸指功能）。

汙染等級：3級。

安裝類別：主電路在380V係統中的安裝類別為V、在690V係統中以有輔助電路及控製電路的安裝類別為ll，報警電路的安裝類別為ll。

訂貨須知

用戶在訂貨時應寫明開關電器的產品型號、規格、短路脫扣器額定電流、智能控製器額定工作電流、負載性質、線圈控製電壓、接線方式等內容。
